Okos feszültségvezérelt leválasztó egység VCSD

  • VCSD: Voltage Controlled Smart Decoupling Device
  • Védelem tranziens, átmeneti és helyhez kötött túlfeszültségeknél
  • Nincs negatív befolyásolás katódos korrózióvédelmi rendszereknél
  • Beállítható reagálási küszöb a flexibilis felhasználáshoz a legkülönbözőbb alkalmazásokban és üzemállapotokban

Details

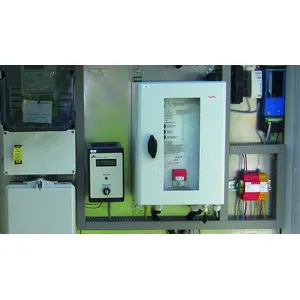

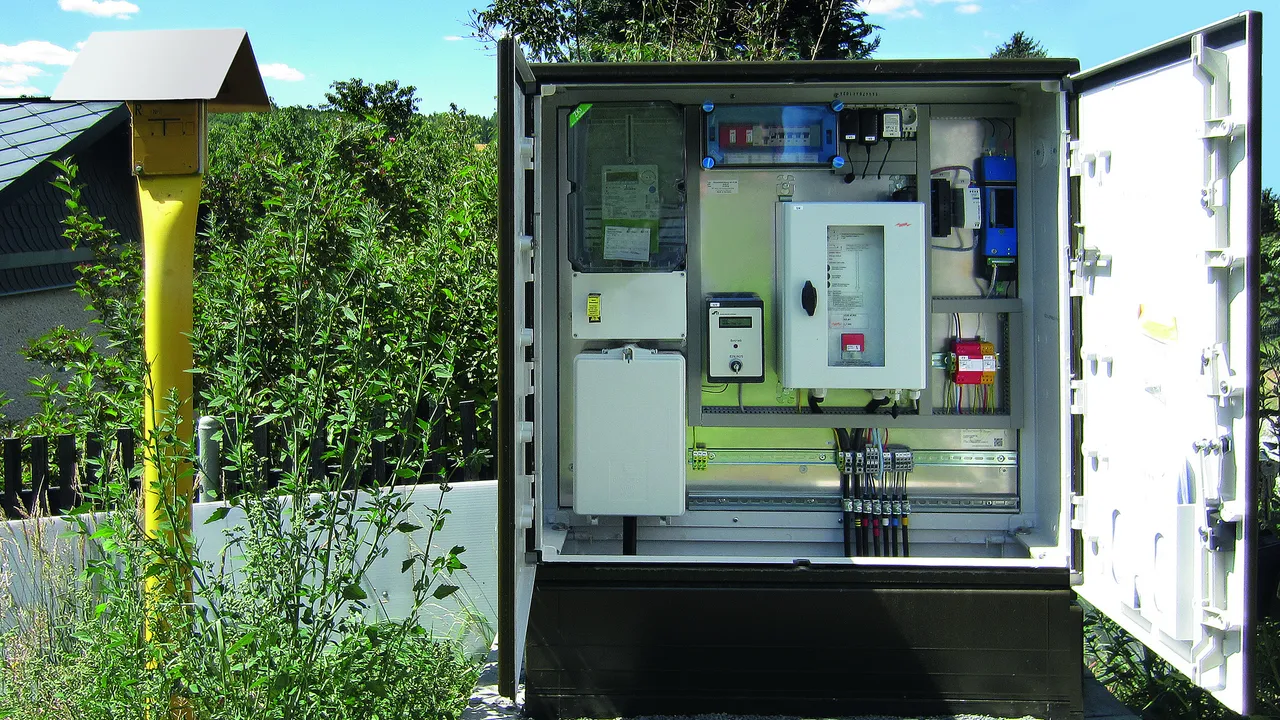

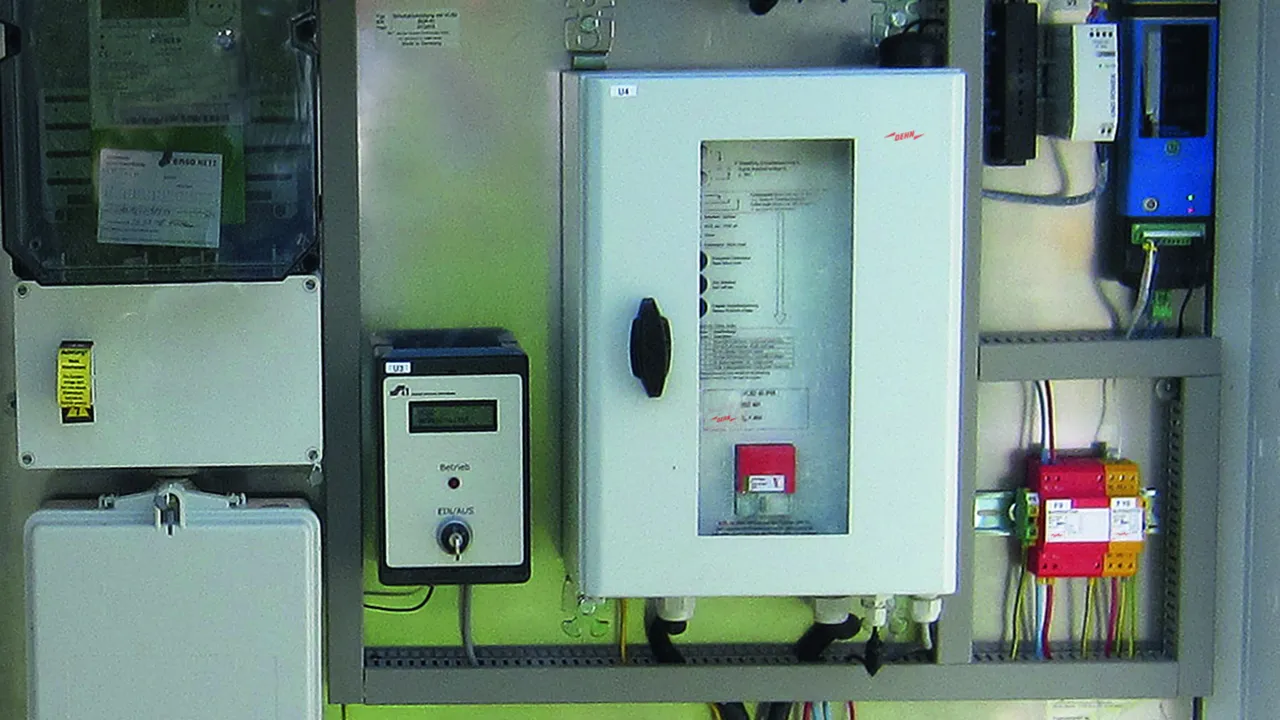

VCSD 40 IP65 – „intelligens leválasztó egység“
lorem ipsum

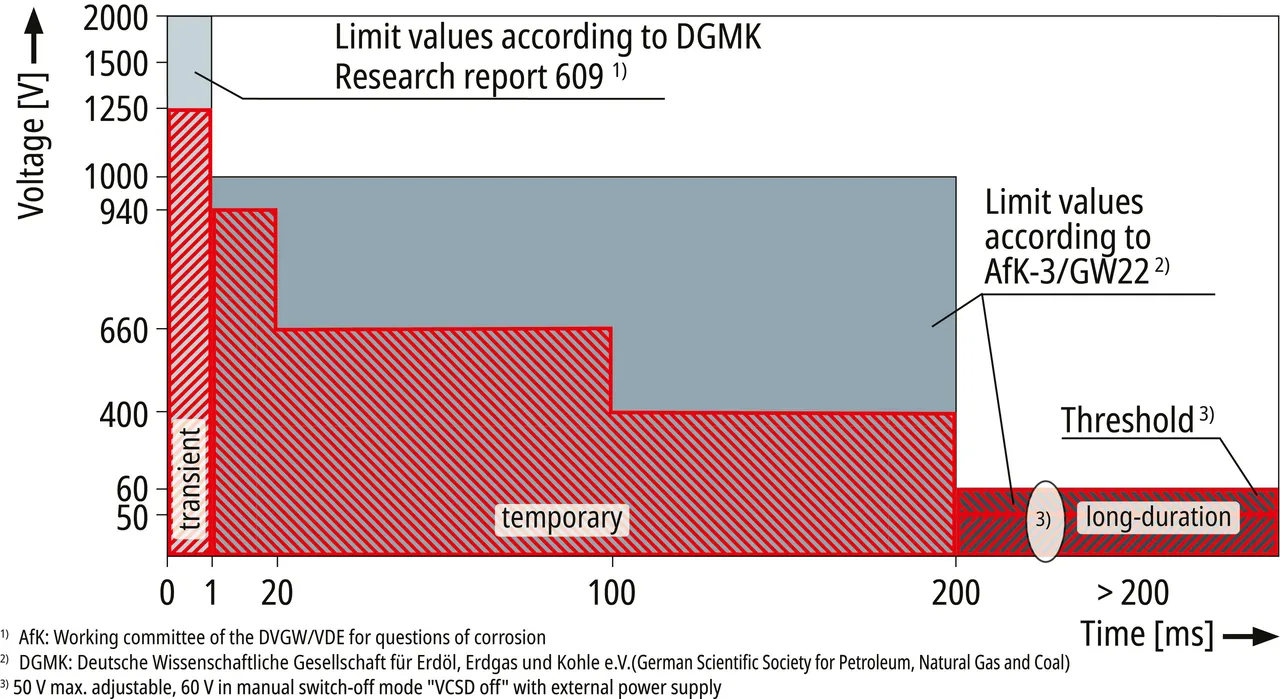

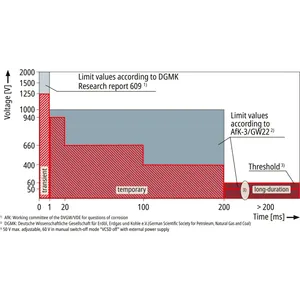

VCSD korlátozási viselkedés
lorem ipsum

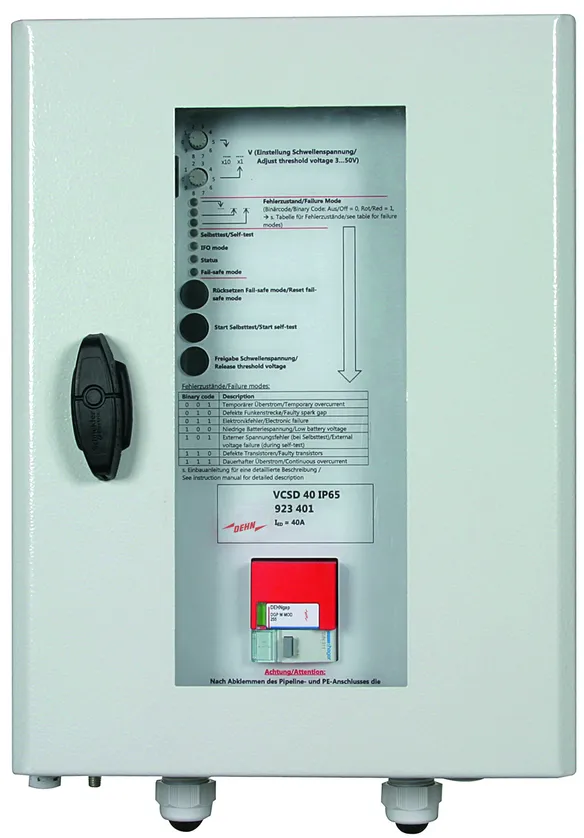

VCSD 40 IP65

Feszültségvezérelt leválasztó egység beállítható reagálási küszöb a flexibilis felhasználáshoz a különböző rendszerekben.

1 Product

Part No. 923401 VCSD 40 IP65

GTIN 4013364237766, Customs tariff No. (EU): 85363030, Gross weight: 13.76 kg, PU: 1.00 db.

Images

Additional information

Feszültségvezérelt leválasztó egység VCSD
Feszültségvezérelt leválasztó egység
védelemre tranziens, átmeneti és helyhez kötött túlfeszültségeknél
Levezetési áram tranziens: (10/350 s): 100 kA
Levezetési áram átmeneti (16,7 Hz, 50 Hz, 60 Hz):
850 Aeff (200 ms-ig)
Levezetési áram stacionárius (16,7 Hz, 50 Hz, 60 Hz):
45 A (tartósan)
Határoló feszültség tranziens (1 ms-ig): 1,25 kV
Határoló feszültség átmeneti (ACrms) (1 ... 20 ms):
940 V (1 kV AfK 3 szerint)
Határoló feszültség átmeneti (ACrms) (20...100 ms):
660 V (1 kV AfK 3 szerint)
Határoló feszültség átmeneti (ACrms) (100...200 ms):
400 V (1 kV AfK 3 szerint)
Határoló feszültség stacionárius (ACrms) (> 200 ms):
max. 60 V (beállítható 3 ... 50 V)
(személyvédelem Afk 3/GW22 szerint)
Digitális és analóg be-/kimenetekkel
a távfelügyelethez és -vezérléshez

Gyártó: DEHN
Típus: VCSD 40 IP65
Cikksz.: 923401
vagy egyenértékű.

Certificates



Technical data

Levezetési áram tranziens (10/350 µs) 100 kA
Levezetési áram tranziens (8/20 µs) 100 kA
Levezetési áram átmeneti (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (200 ms-ig) *1)
Levezetési áram átmeneti (16,7 Hz, 50 Hz, 60 Hz) 500 Aeff (1 s-ig)
Levezetési áram stacionárius (16,7 Hz, 50 Hz, 60 Hz) 45 Aeff (tartósan) *2)
Határoló feszültség stacionárius (ACrms) (> 200 ms) max. 50 V (beállítható 3 ... 50 V) *3)
Védettségi fajta IP 65

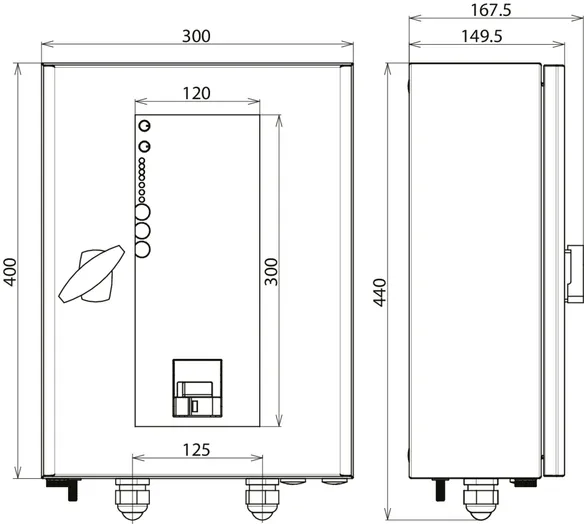

Méretek 400 x 300 x 150 mm
*1) Derating függ az „előáramtól" (stacionárius levezetési áram) és a környezeti hőmérséklettől
*2) Derating függ a környezeti hőmérséklettől; lásd Kezelési és szerelési útmutatót
*3) fix 60 V a manuális kikapcsolás üzemmódban külső áramellátással
