EXFS L / EXFS KU

Üzemszerűen leválasztott berendezéselemek közvetett összekapcsolásához/földeléséhez villámcsapás esetén
Kivitel a villámvédelem-potenciálkiegyenlítés számára a DIN EN 62305 / VDE 0185 szerint RB-s térben (2. zóna)
Korrózióálló cinköntvény-ház műanyagbúrával és flexibilis vezetőcsatlakozással

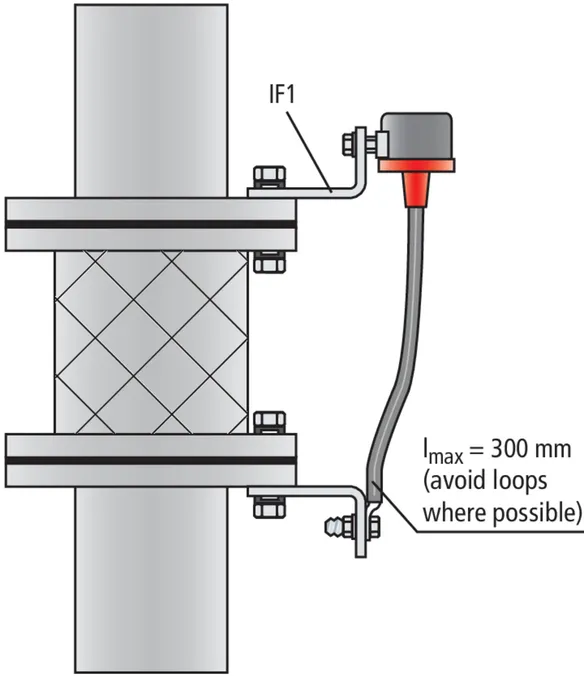

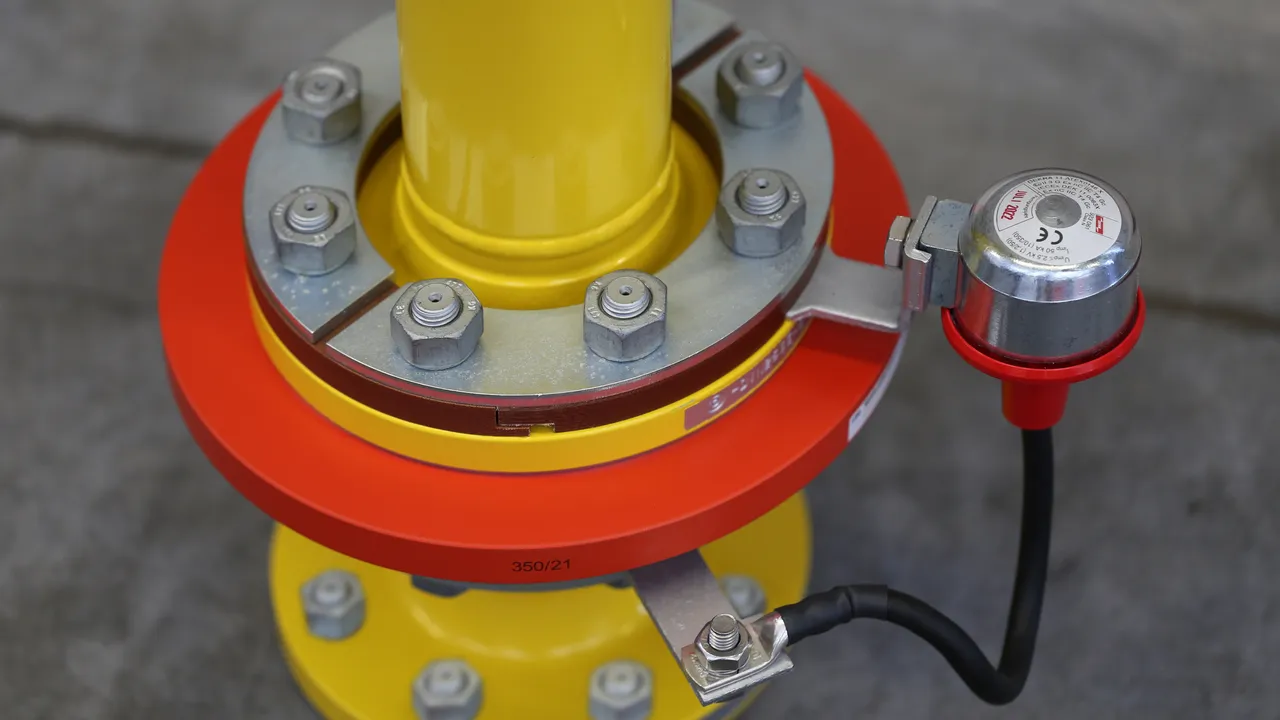

Szigetelődarabok, szigetelőkarimák stb. áthidalására katódosan korrózióvédett csőszakaszokban
Nagy terhelhetőségű kivitel
Jóváhagyás ATEX-irányelv szerint 2014/34/EU és IECEx

Details

EXFS L

Leválasztó szikraköz a föld feletti beszerelés számára.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Ex leválasztó szikraköz EXFS L100
Ex-leválasztó szikraköz EXFS L100 Ex-tartomány
(2. zóna) számára flexibilis csatlakozókábellel ATEX-tanúsított
(2014/34/EU) villámvédelem-potenciálkiegyenlítés számára
a DIN VDE 0185-305-3 szerint
Villámáram impulzus (10/350): 50 kA
Villámáram-vezetőképességi osztály az EN 50 164-3 szerint: N
Névleges levezetési lökőáram (8/20): 100 kA
100% megszólalási villám-lökőfeszültség: <= 2,5 kV
Megszólalási váltakozó feszültség (50 Hz): <= 1,2 kV
Kábelhossz: 100 mm
karimaméret: 20 - 130 mm

Gyártó: DEHN
Típus: EXFS L100
Cikksz.: 923060
vagy egyenértékű.

Certificates

Technical data

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54

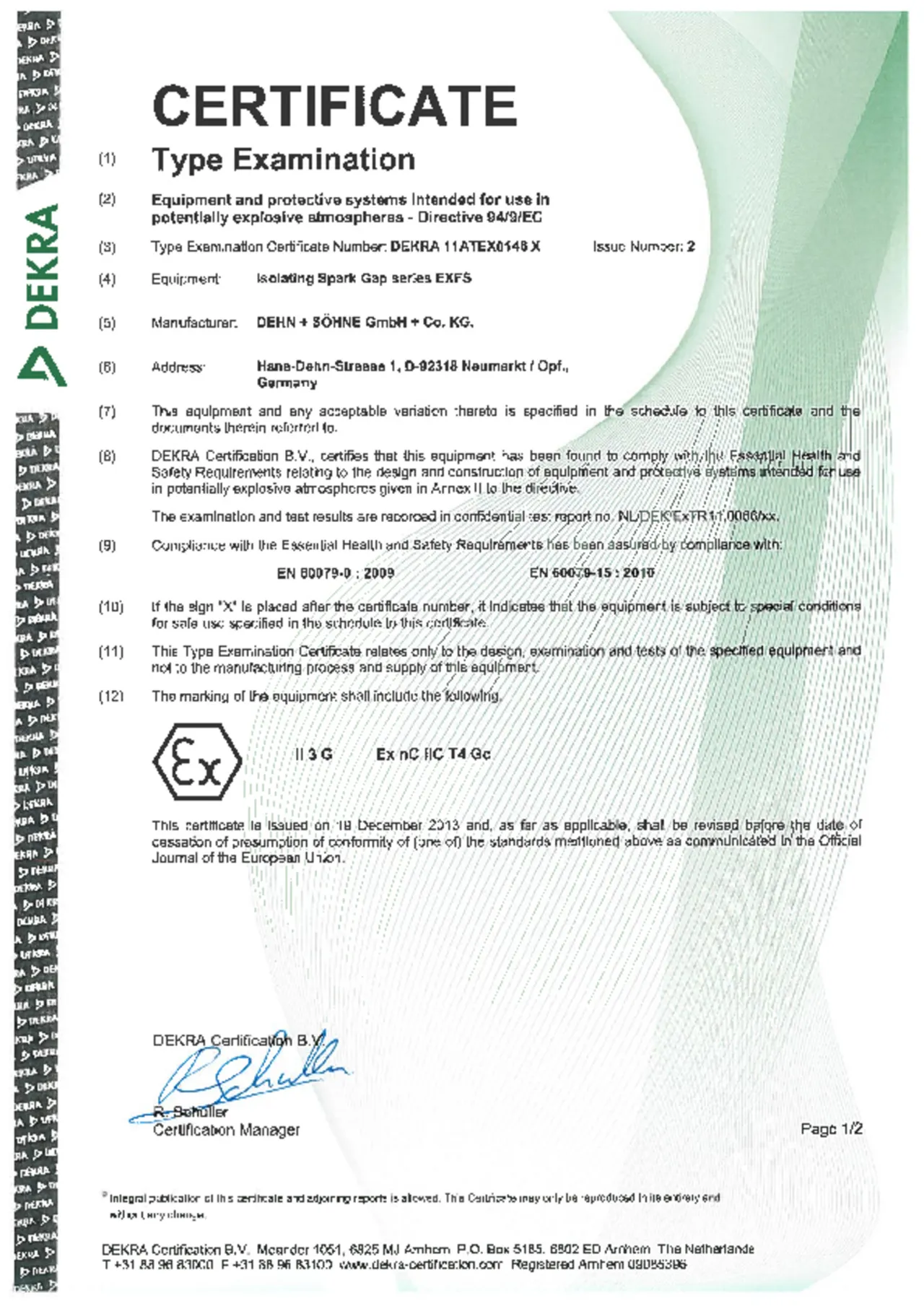

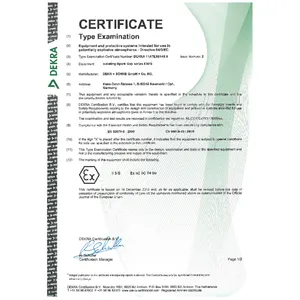

ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc

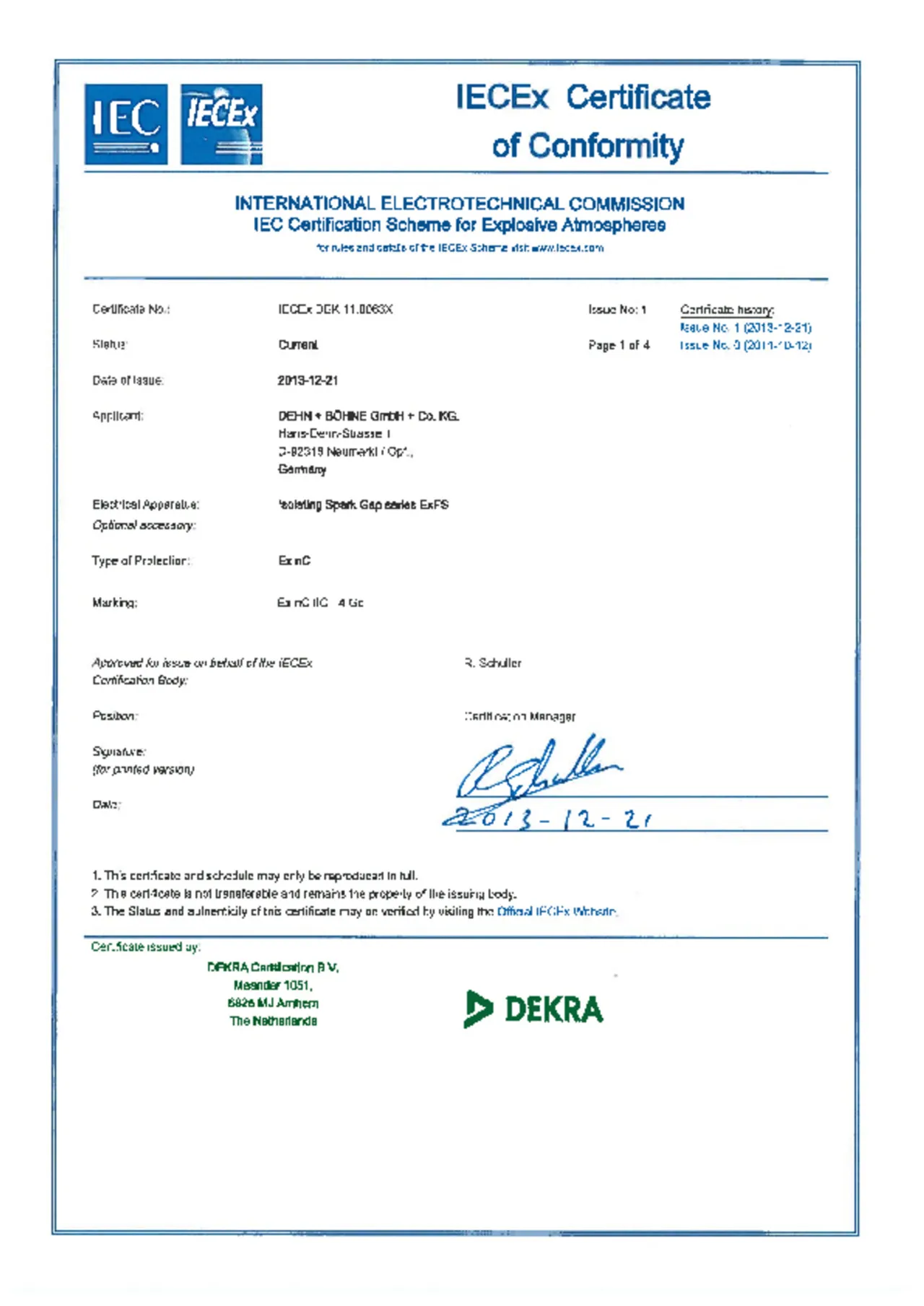

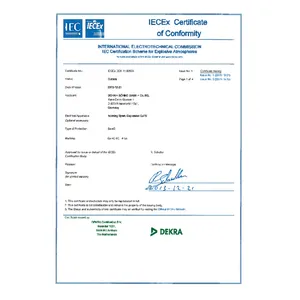

IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	100 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	100 mm
Alkalmas karimaméret	20-130 mm
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 db.

Images

Additional information

CAD files

Ex leválasztó szikraköz EXFS L200
Ex-leválasztó szikraköz EXFS L200 Ex-tartomány
(2. zóna) számára flexibilis csatlakozókábellel ATEX-tanúsított
(2014/34/EU) villámvédelem-potenciálkiegyenlítés számára
a DIN VDE 0185-305-3 szerint
Villámáram impulzus (10/350): 50 kA
Villámáram-vezetőképességi osztály az EN 50 164-3 szerint: N
Névleges levezetési lökőáram (8/20): 100 kA
100% megszólalási villám-lökőfeszültség: <= 2,5 kV
Megszólalási váltakozó feszültség (50 Hz): <= 1,2 kV
Kábelhossz: 200 mm
karimaméret: 120 - 230 mm

Gyártó: DEHN
Típus: EXFS L200
Cikksz.: 923061
vagy egyenértékű.

Certificates

Technical data

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	200 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	200 mm
Alkalmas karimaméret	120-230 mm
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 db.

Images

Additional information

CAD files

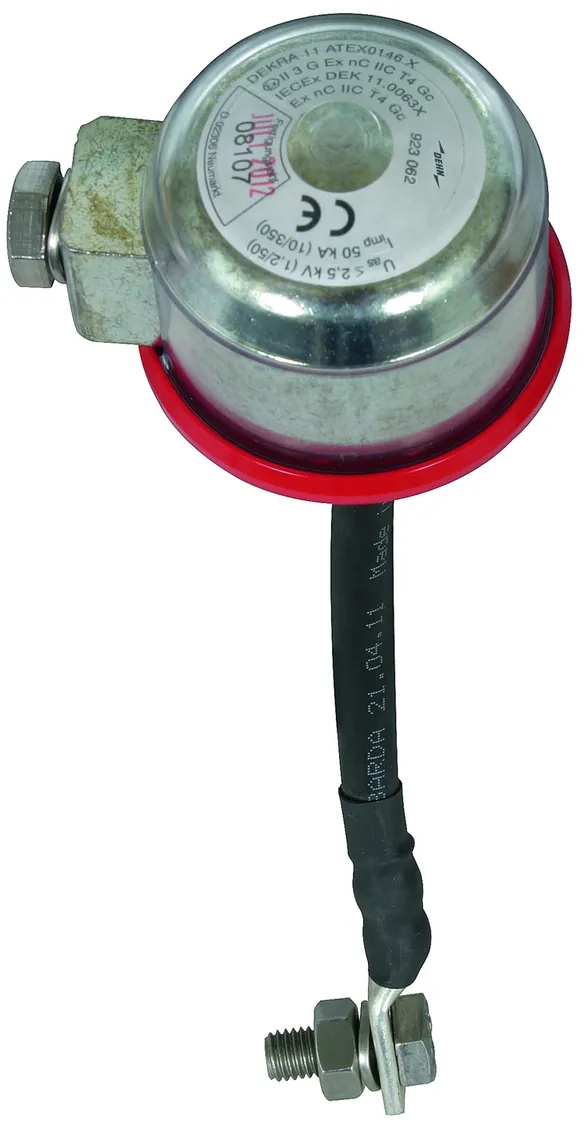

Ex leválasztó szikraköz EXFS L300
Ex-leválasztó szikraköz EXFS L300 Ex-tartomány
(2. zóna) számára flexibilis csatlakozókábellel ATEX-tanúsított
(2014/34/EU) villámvédelem-potenciálkiegyenlítés számára
a DIN VDE 0185-305-3 szerint
Villámáram impulzus (10/350): 50 kA
Villámáram-vezetőképességi osztály az EN 50 164-3 szerint: N
Névleges levezetési lökőáram (8/20): 100 kA
100% megszólalási villám-lökőfeszültség: <= 2,5 kV
Megszólalási váltakozó feszültség (50 Hz): <= 1,2 kV
Kábelhossz: 300 mm
karimaméret: 220 - 320 mm

Gyártó: DEHN
Típus: EXFS L300
Cikksz.: 923062
vagy egyenértékű.

Certificates

Technical data

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	300 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 54
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	H01N2-D 25 mm²kábelsaruval és csavarral / anyával M10
Kábelhossz	300 mm
Alkalmas karimaméret	220-320 mm
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

EXFS KU

Ex- (RB-) leválasztó szikraköz csatlakozóvezetékkel föld feletti és föld alatti beszerelésre; vízálló zsugor; rövidíthető a lehetőleg rövid kábelhosszak elérésére.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

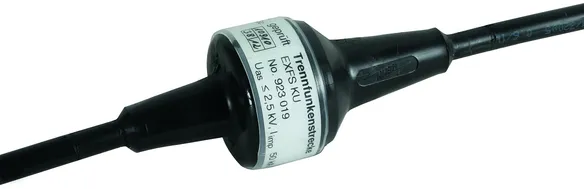

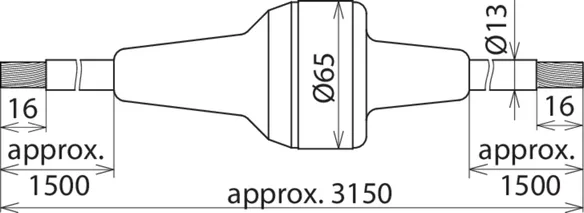

Ex leválasztó szikraköz EXFS KU
Ex-leválasztó szikraköz EXFS KU Ex-tartomány (2. zóna) számára
csatlakozóvezetékekkel föld feletti és föld alatti
beszerelésre ATEX-tanúsított (2014/34/EU) villámvédelmi
potenciálkiegyenlítéshez a DIN VDE 0185-305-3 szerint
Villámáram impulzus (10/350): 50 kA
Villámáram-vezetőképességi osztály az EN 50 164-3 szerint: N
Névleges levezetési lökőáram (8/20): 100 kA
100% megszólalási villám-lökőfeszültség: <= 2,5 kV
Megszólalási váltakozó feszültség (50 Hz): <= 1,2 kV
Kábelhossz: 2 x kb. 1500 mm

Gyártó: DEHN
Típus: EXFS KU
Cikksz.: 923019
vagy egyenértékű.

Certificates

Technical data

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Kábelhossz	2x kb. 1500 mm

Leválasztó szikraköz az EN 62561-3 / ... IEC 62561-3 szerint	igen
Villám-lökőáram (10/350 µs) (I_imp )	50 kA
Villámáram-vezetőképességi osztály	N
Névleges álló váltakozó feszültség (50 Hz) (U_wAC )	300 V
Névleges megszólalási lökőfeszültség (U_{r imp} )	≤ 2,5 kV
Üzemi hőmérséklettartomány (T_U )	-20 °C ... +80 °C
Környezeti hőmérséklet-tartomány Ex-tartományban való üzemeltetésnél	-20 °C ... +60 °C
Védettségi fajta	IP 67
ATEX-jóváhagyások	DEKRA 11ATEX0146 X
Ex- (RB-) jelölés az EN 60079-0 és EN 60079-15 szerint: Gázok	II 3 G Ex nC IIC T4 Gc
IECEx-jóváhagyások	IECEx DEK 11.0063X
Ex- (RB-) jelölés az EN 60079-0 szerint	Ex nC IIC T4 Gc
Burkolathossz	90 mm
Burkolatátmérő	63 mm
Burkolat anyaga	Cinköntvény, műanyag
Csatlakozókábel	NYY-J-1x25 mm²
Kábelhossz	2x kb. 1500 mm
Bővített műszaki adatok:	---------------------------------
– Névleges levezetési lökőáram (8/20 µs) (I_n )	100 kA
– Megszólalási váltakozó feszültség (50 Hz) (U_aw )	≤ 1,2 kV

Product 923019 was added to Notepad.

Go to Notepad

Product 923019 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

Product 923019 was added to Notepad.

Product 923019 was added to the cart.

EXFS L / EXFS KU

Details

EXFS L

Part No. 923060 EXFS L100

You are not authorized to download 923060.stp

You are not authorized to download 923060.igs

You are not authorized to download 923060.jt

You are not authorized to download 923060.dwg

You are not authorized to download 923060m_D.dxf

Product 923060 was added to Notepad.

Product 923060 was added to the cart.

Part No. 923061 EXFS L200

You are not authorized to download 923061.stp

You are not authorized to download 923061.igs

You are not authorized to download 923061.jt

You are not authorized to download 923061.dwg

You are not authorized to download 923060m_D.dxf

Product 923061 was added to Notepad.

Product 923061 was added to the cart.

Part No. 923062 EXFS L300

You are not authorized to download 923062.stp

You are not authorized to download 923062.igs

You are not authorized to download 923062.jt

You are not authorized to download 923062.dwg

You are not authorized to download 923060m_D.dxf

Product 923062 was added to Notepad.

Product 923062 was added to the cart.

EXFS KU

Part No. 923019 EXFS KU

You are not authorized to download 923019.stp

You are not authorized to download 923019.igs

You are not authorized to download 923019.jt

You are not authorized to download 923019.dwg

You are not authorized to download 923019m_E.dxf

Product 923019 was added to Notepad.

Product 923019 was added to the cart.
